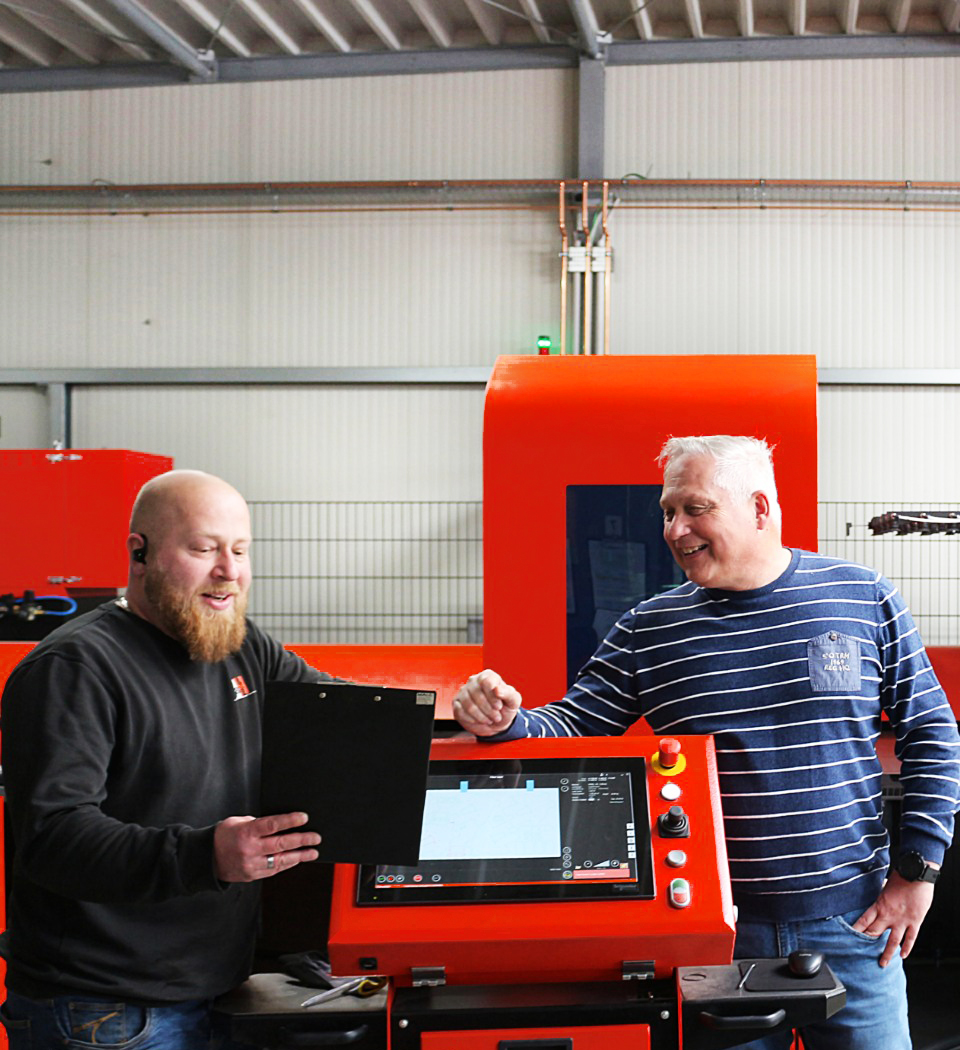

Laserschneiden – Fiber Laser mit Portal-Loader
Wir stanzen, nibbeln, biegen und lasern nun auch unabhängig. Mit unserer neuen kompakten Fiberlaser-Maschine, kombiniert mit dem neuen Portal-Loader können wir unseren Laserprozess perfekt automatisieren. Unser Team ist nun in der Lage, nicht stanzbare Teile wirtschaftlich intern zu fertigen: mit hoher automatisierter Präzision.
Ohne Zukauf können wir unsere Kosten und Effizienz weiter optimieren. Unsere Werkstücke können dank des kombinierten Portal-Loader nach dem Lasern zuverlässig mittels Saugrahmen mit Vakuumsystem abgeladen werden.
Fiberlaser – Technische Daten
| Arbeitsbereich | X: 3000 mm, Y: 1500 mm, Z: 250 mm |
|---|---|
| Platzbedarf | L: 8600 mm, B: 4200 mm, H: 2200 mm |
| Gewicht | 8000 kg |
| Geschwindigkeit | Simultan X & Y: 100 m/min |
| Genauigkeit | Position: ± 0,05 mm Wiederholung: ± 0,03 mm |
| Steuerung | Schneider Touch, 19“ TFT Touchscreen, RJ45 & USB |
| Teileentladung | 350 × 1500 mm |
| Laserleistung | 1000 W |
| Empf. Schneidleistung |
Baustahl: 6 mm Edelstahl: 4 mm Aluminium: 3 mm Kupfer: 2 mm |
| Anschlussleistung | 22 kVA |
Dank unserer neuen Fiberlaser-Anlage mit automatischem Portal-Loader fertigen wir nun noch schneller, präziser und unabhängiger – für effizientere Abläufe und kompromisslose Qualität „Made in Haiger“.

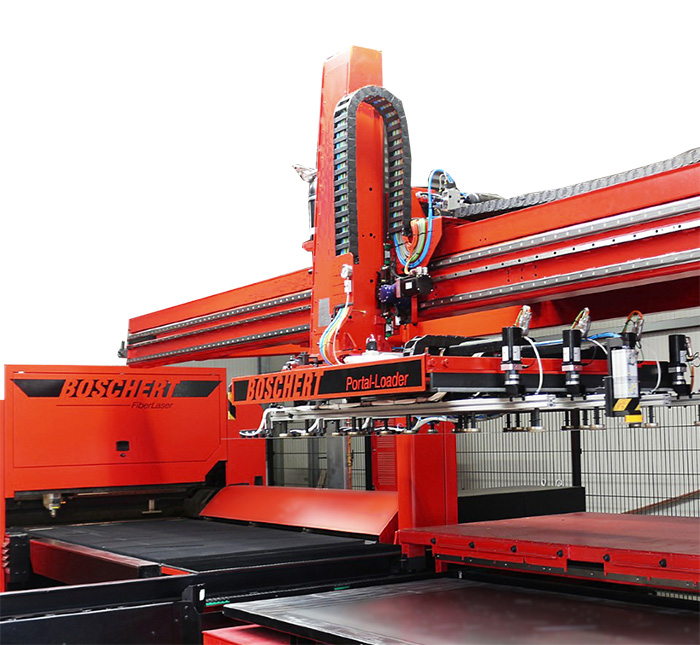

Portal-Loader – Technische Daten
| Systemkomponenten |
Saugrahmen mit Vakuumsystem Blech Separier Einheit Blechdickenmessung Abladen von Einzelteilen Lagerplatz für Rohmaterial, Gutteile und Restgitter |
|---|---|
| Max. Blechgröße | 1500 × 3000 mm |
| Max. Gewicht | 365 kg |
| Min. Teilegröße | 100 × 100 mm |
| Verfahrweg X | 6500 mm |
| Verfahrweg Y | pneumatisch + 50 mm |
| Verfahrweg Z | 800 mm |
